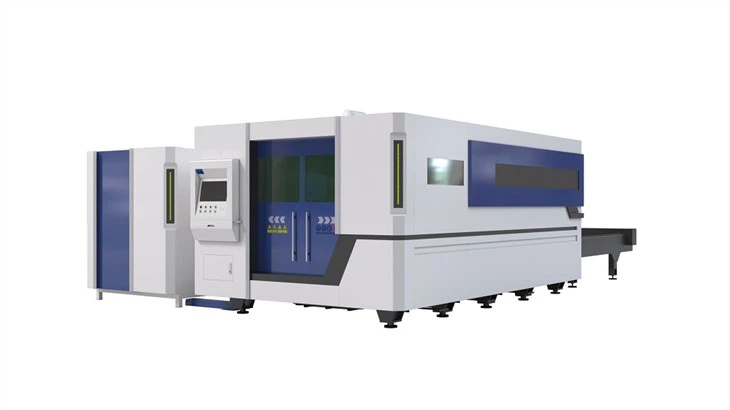

QY-LCF6000-2580G20

Nazwa części & Opisy

uwaga

Laser 6000W

Protokół IPG（Niemiecki）

Niemiecka marka

Głowica tnąca

Precitec (precitec)Autofokus

Niemiecka marka

Reduktor

Shimpo ( Shimpo )

Japonia

Agregat wodny

Ochrona przed przepięciem, stabilność temperatury ± 0,5°C., zielona dwubiegowa maszyna chłodzona wodą, tytanowa kontrola parowania

Wuhan, Chiny

Mechaniczny system jazdy

ROR (ror),Stojak&Pinion, Typ skosu

Niemiecka marka

Szyna prowadząca

Hiwin (Hiwin)

Tajwanmarka

Stycznik ac

Schneider

Marka Francja

Elektrozawór

Airtec ( Airtec )

Tajwan

Automatyczny czujnik

Dokładność ±0,1 mm

Chiny

PC System

Kontrola przemysłowa

EVOC, Tajwan

Silnik osi X

Ethercat ( Ethercat )silnik

Yaskawa, Japonia

Silnik osi Y

Silnik Ethercat, podwójna jazda

Yaskawa, Japonia

Silnik osi Z

Silnik Ethercat

Yaskawa lub Fuji, Japonia

Części elektryczne

Schneider

Marka Francja

kontroler

Sterownik: FScut8000

(obsługa języka angielskiego, plikmrówczan.dxf ( dxf ), PLT, Gerber, AI i tak dalej)

Oprogramowanie do cięcia:Hypcut (wycinka)

PrzyjaciółkaChiny

gniazdowanie

CypNest ( CypNest )

przetwarzanie rysunku, zagnieżdżanie, generowanie ścieżki narzędzia i zdalna transmisja zadańItp

PrzyjaciółkaChiny

stół

Ściśle zrobić stół z hartowania, odpuszczania i wyżarzania leczenia, aby zapewnić brak deformacjiw ciągu 20 lat produkcji

QY, Chiny

1

Długość fali lasera

1070nm

2

Maksymalna moc

6000W

3

Maksymalne przyspieszenie

1,5 g

4

Pobór

35kw.

5

Maksymalna prędkość

Prędkość jednoosiowa ≤120m/min

Prędkość złożona ≤160m/min

6

Min Linewidth

0,15 mm (dla materiałów o grubości mniejszej niż 0,4 mm) zależy od grubości blachy

7

Grubość cięcia

MS: max 25mm, produkcja 25mm;

SS: max 20mm, produkcja 16mm;

8

Wymiar cięcia

Stół wymiany z pełną osłoną ochronną

1500 * 3000mm

2500 * 6000 mm

2500 * 8000mm

9

Dokładność mechaniczna stołu tnącego： ±0,05 mm

10

X,Y Powtarzana precyzja pozycjonowania： ±0,03 mm

11

Zasilacz: Trójfazowe przewody 5 AC 380V±5%，50Hz/60HZ±1%

System sterowania monitorem

Ze względu na bezpieczeństwo operatora

każdy martwy narożnik może być monitorowany podczas cięcia w odpowiednim czasie, proces może być

Kontrolowane.

System zdalnego sterowania WIFI

Szybkie przesyłanie: łatwo z komputera biurowego do maszyny tnącej, oszczędność czasu

Dzięki zmniejszeniu średniego nośnika ryzyko wirusów zostanie zmniejszone

Wygodny do obsługi posprzedaży

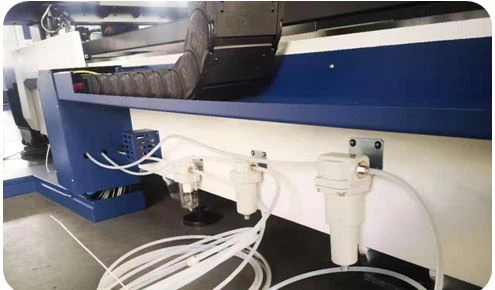

Trójdrożny wykrzywiacz gazu

Oddzielone O2, N2 i powietrza

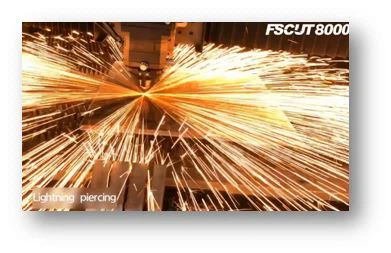

Hy-Lightening (Odpalenie hy)

* szybkie przebijanie

* bez sensu piercing

materiał

grubość

gaz

Prędkość(m/min)

Moc cięcia (W)

dysza

Pani

1

z o.o.

8.5-10

900-1200

1.0D

2

6.0-7.8

1000-1500

1.0D

3

3.3-4.8

1000-3000

1,0D/1,2D

4

3.3-4.0

3000-4200

1.2D

5

3.0-3.7

3600-4500

1.2D

6

2.7-3.5

3800-4500

1.2D

8

2.1-2.7

3800-4800

1.2D

10

2.0-2.4

4000-6000

1.2D

12

1.6-2.2

4000-6000

1.2D

14

0.9-1.5

6000

1.4D

16

0.8-1.4

2300-6000

1,4D LUB 4,0D

18

0.7-1.2

2500-6000

1.4D LUB 4.5D

20

0.6-0.9

2600-6000

1.4D LUB 4.5D

22

0.5-0.6

2800-6000

1.4D LUB 4.5D

25

0.4-0.55

3300-6000

1,4D LUB 5,0D

1

N2 (w 2.

30-50

4000-6000

1,5 S

2

15-20

4000-6000

1,5 S LUB 2,0 S

3

9.0-15

4000-6000

1,5 S LUB 2,0 S

4

7.0-10

5000-6000

2.0S LUB 2.5S

5

6.0-7.5

5000-6000

2.0S LUB 2.5S

Ss.

1

N2 (w 2.

40-60

4000-6000

1,5 S

2

30-42

4000-6000

1,5 S LUB 2,0 S

3

13.0-19.0

6000

1,5 S LUB 2,0 S

4

8.0-11.0

6000

2.0S LUB 2.5S

5

6.5-8.0

6000

2.0S LUB 2.5S

6

6.0-7.5

6000

2.5S

8

3.4-4.0

6000

2.5S

10

1.5-2.2

6000

3.0S

12

1.3-1.8

6000

3.0S LUB 3.5S

14

0.7-1.1

6000

4.0S LUB 4.5S

16

0.65-0.9

6000

4.5S

18

0.5-0.7

6000

4,5 S LUB 5,0

20

0.45-0.6

6000

5.0S

Ss.

8

powietrze

30-45

4000-6000

1,5 S

2

17-25

4000-6000

1,5 S LUB 2,0 S

3

10.0-18.0

6000

1,5 S LUB 2,0 S

4

8.0-11.0

6000

2.0S LUB 2.5S

5

6.5-8.0

6000

2.0S LUB 2.5S

6

5.5-7.0

6000

2.5S

8

2.5-3.0

6000

2.5S

12

1.0-1.4

6000

3.0S LUB 3.5S

14

0.65-0.9

6000

4.0S LUB 4.5S

Ss.

1

z o.o.

30-50

2000-3000

1.0D

2

10.0-18.0

2000-3500

1.0D

3

6.0-12.0

2000-3500

1,5D

4

4.0-6.0

2500-4500

1,5D

5

3.6-5.0

2500-4500

1,5D

6

2.7-3.5

2500-4500

1,5D

8

2.1-2.7

3000-4500

1,5D

10

2.0-2.4

3500-5500

1,5D

12

1.6-2.0

4000-5500

1,5D

14

0.9-1.3

5000-6000

1,5D

mosiądz

1

N2 (w 2.

35-50

4000-6000

1,5 S

2

17-25

4000-6000

1,5 S LUB 2,0 S

3

8.0-12.0

6000

1,5 S LUB 2,0 S

4

4.8-6.0

6000

2.0S LUB 2.5S

5

2.7-3.5

6000

2.0S LUB 2.5S

6

1.6-2.2

6000

2.5S

8

1.3-1.8

6000

2.5S

10

1.1-1.5

6000

3.0S

12

1.0-1.4

6000

3.0S LUB 3.5S

14

0.55-0.7

6000

4.0S LUB 4.5S

16

0.3-0.45

6000

4.5S

miedź

1

z o.o.

25-35

6000

1,5 S

2

12.0-18.0

6000

2.0S

3

10.0-14.0

6000

2.5S

4

6.0-7.5

6000

2.5S

5

4.0-5.0

6000

2.5S

8

1.0-1.5

6000

3.0S LUB 3.5S

Alu

1

N2 (w 2.

40-60

4000-6000

1,5 S

2

20-30

4000-6000

1,5 S LUB 2,0 S

3

12.0-18.0

6000

1,5 S LUB 2,0 S

4

4.0-7.0

6000

2.0S LUB 2.5S

5

2.8-4.0

6000

2.0S LUB 2.5S

6

2.0-3.0

6000

2.5S

Alu

8

N2 (w 2.

1.4-2.2

6000

2.5S

10

1.2-1.7

6000

3.0S

12

1.0-1.3

6000

3.0S LUB 3.5S

14

0.6-0.8

6000

4.0S LUB 4.5S

16

0.4-0.6

6000

4.5S

18

0.3-0.5

6000

4,5 S LUB 5,0 S
